M5stack(ESP32)で朝顔水やりロボットを作ってみた

はじめに(動機)

前記事では、M5stackを使ってキッチンの手前に置く「お風呂沸かしボタン」押しロボットを作った。

ogimotokin.hatenablog.com

これに味を占めて、M5Stackを使って遊んでみようと企んでいた。
先日に訪問したMaker Faire TokyoでM5stack開発者のJimmyさんとお話して、M5stackに思い入れが少し入った事もある(笑)

そんな矢先、8月初旬(一週間前)、妻&娘から
「夏休みの旅行期間中、
 朝顔に自動で水をやる機械ができないか?」
といった相談が入ってきた。
今年で小一になる娘が学校で育てて持ち帰った朝顔の鉢、忘れがちながらも水やりを毎日頑張って、ここまで枯らさずに育ててきた。しかし、明日からの旅行で長期間不在にしてしまうので、不在中に水分量が足りなくなったら、下手したら朝顔の鉢が枯れてしまう。。。

娘も「枯らしたらどうしよう…」と不安な顔をしていたので、これはもう「やるしかない!」という事で、
朝顔に水をやるロボット』
の開発に乗り出した

依頼要件

朝顔の鉢に定期的に水を与える事
(2回以上/日)
・水をちゃんとあげられたかどうかを
フィードバックして欲しい
(万が一、うまくいってなかった場合、ばぁば召喚の可能性も想定するため)
・開発期間: 旅行出発まで
(実働期間は深夜3日間のみ)

要件はいいが、厳しいのが開発期間! モノは作れても検証期間が取れない。。。

だが、父の名誉と妻娘からの信頼感、そして今後の自分の趣味時間の確保&拡大のためにも、ここはなんとかやり遂げる!

完成品

という訳で、短期間での開発を実現するため、手元にあったM5stackを活用して、朝顔水やりロボットを完成させた。

完成ハードウェア写真は以下。
f:id:motokiinfinity8:20180815000733j:plainf:id:motokiinfinity8:20180815000736j:plain

完成動画は以下。

ロボット仕様

・一定時間(4時間置き)にロボット起動。
 バケツの水からポンプでくみ上げて、朝顔鉢上に放水!
 放水箇所を分散させるためホースは可動式にする
・放水動作完了したら、Lineに完了通知をお知らせ
 その際、温度&湿度&土壌乾燥度の情報も通知。
 特に土壌乾燥度は放水前後の値を取得する事で、確実に放水されている事を検知する

正直なところ、M5stackである必要はあまりない。だって、屋外に置いて放置してる(しかも留守居にしている)ので、液晶&スピーカは本来は無用なのだ。
しかし、真の目的は、娘&妻へのプレゼン&信頼感を得る事であるため、
「映像&音でデモ映えする方が、より『おおーっ!』って言ってもらえるし、
 個人的にもモチベーション上がる!」
という事だ。個人モノづくりにとってモチベーションは何よりも最優先だと思う!




ハードウェア検討

全体システム図

f:id:motokiinfinity8:20180815231717j:plain

水やりのためのポンプ&ホース選定は以下のサイトを参考にした。
2m3g1.com

「水中用ポンプ」「ホース」は時間がなかったので全く同じものをAmazonで購入。
水中用ポンプが12V駆動なので、屋外コンセントレス環境での使用を想定して
「乾電池BOX 単三×8本」も購入した。
https://www.amazon.co.jp/gp/product/B0714BK7M5/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1

水中用ポンプの電源ON/OFFを切り替えるのは、トランジスタを使うのがラク
なので一般的であろうNPN型2SC1815-GRを購入。

また、M5stackへは5V入力が必要なので、12V→5V変換DC/DCモジュールも使用した。
https://www.amazon.co.jp/gp/product/B010RYGGJC/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1
サイズ感の割に対応電圧幅が広いため、まとめ購入して重宝しているDC/DCモジュールだ。

温度/湿度センサーは、以前にM5stackのプロトキットを購入した際に付いてきたDHP-12モジュールを使用。GROOVE対応のため、接続イメージは簡単。

土壌乾燥度センサーは、園芸系電子工作ではよくつかわれているYL-69を使用。
https://www.amazon.co.jp/gp/product/B01H6WK51I/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1
水分量(電圧)に応じたアナログ値を出力してくるため、M5stack側はAD端子で受ける必要がある




ソフトウェア検討

詳細に記載すると大変なので、メモとポインタだけ。

Deep Sleep遷移設定

電池駆動である事を考えると、常にマイコン駆動させておくのは非効率のため、この機会にESP32の売り機能であるDeep Sleep機能を使ってみる事にした。Deep Sleepモードとは、要はRTC/割込み系等最低限のハードウェアだけ生かして他コアはSleepさせるモードの事。Deep Sleep時の待機電流は数十uAなので、電池駆動機器に使うには必須となる機能である。

d.hatena.ne.jp

上記サイト等を参考にさせてもらった。Deep Sleepからのwake条件は、RTC Timer時間指定や、特定のGPIO値の割り込みなどが選択できる様だ。今回は RTC Timer時間指定をして、一定時間毎にモジュールを起動させる様にした。

#include "esp_deep_sleep.h"

void setup() {
   (中略)
  esp_deep_sleep_pd_config(ESP_PD_DOMAIN_RTC_PERIPH, ESP_PD_OPTION_OFF);
  esp_deep_sleep_pd_config(ESP_PD_DOMAIN_RTC_SLOW_MEM, ESP_PD_OPTION_OFF);
  esp_deep_sleep_pd_config(ESP_PD_DOMAIN_RTC_FAST_MEM, ESP_PD_OPTION_OFF);
  esp_deep_sleep_pd_config(ESP_PD_DOMAIN_MAX, ESP_PD_OPTION_OFF);
}

void loop() {
   (中略)
    // DEEP SLEEPモードに移行
    const uint32_t DEEP_SLEEP_uS = 1000*1000*60*60; //1時間置きに起動
    esp_deep_sleep_enable_timer_wakeup(DEEP_SLEEP_uS);  // wakeup(restart) after 6hours
    esp_deep_sleep_start();
}
温度/湿度センサDHT12動作

github.com
を参照。cloneデータを解凍してライブラリに入れておけばOK

Line通知

調べたところ、簡単なやり方としては、
 IFTTT連携 → Line Notify通知
になる様だ。

ESP32 Wifi経由でIFTTTへ接続しLINEへ通知 – thousandiy

上記サイトを参考にすればOK
 ・Lineへの投稿文章は、IFTTT側のアクションフィールド内で定義
  その際に、変数(String型)は3つまで設定でき、ESP32側で変数を作って投稿する

Arduino側の設定環境は以下

const char* ifttt = "maker.ifttt.com";  // Server URL
WiFiClient client;

void setup() {
   (中略)
}

void loop() {
   (中略)
      // LINEに完了通知を送信
      // Make a HTTP request:
      String  value1 = String(temper, DEC);    //value1: 外気温度表示
      String  value2 = String(humidity, DEC);  //value2: 外気湿度表示
      String  value3 = String(dojyo_val, DEC);    //value3: 土壌乾燥値の表示(水やり前)

      while(!client.connect(ifttt, 80)){
         Serial.print(".");
         delay(500);
      }
      Serial.print("client,Connect");
      String url = "/trigger/" + makerEvent + "/with/key/" + makerKey;
      url += "?value1=" + value1 + "&value2=" + value2 + "&value3=" + value3;
      client.println("GET " + url + " HTTP/1.1");
      client.print("Host: ");
      client.println(ifttt);
      client.println("Connection: close");
      client.println();

      int count = 0;
      while (!client.available()) {
        delay(50); //
        Serial.print(".");

        count++;
        if (count > 20 * 20) { // about 20s
          Serial.println("(send) failed!");
          return;
        }
      }
}

開発ハプニング事例

①定期Wake時間のSleep時間

esp_deep_sleep_enable_timer_wakeup関数の引数値を試しに6時間程度に指定してみたが、なぜか10分程度の間隔になってしまった。そこで、- Read the Docs for Businessなどのサイトを調べたところ、最大でInt32最大us=71.5分しかできない事が判明した。つまり、6時間Sleepはそのままでは不可である。
そこで、作戦を以下に変更した。
 ・モジュールは60分毎に起動
 ・起動したらRTCを取得して現在時刻を把握
 ・起動した時間情報が想定の時間であれば放水開始

RTCを取得するコードは以下。納品当日に変更したが、一発勝負で上手くいった!!

void setup() {
  //NTP設定
  configTime(9 * 3600L, 0, "ntp.nict.jp", "time.google.com", "ntp.jst.mfeed.ad.jp");
}

void loop(){
  struct tm timeInfo;
  getLocalTime(&timeInfo);
  Serial.print(timeInfo.tm_year);
  Serial.print(" ");
  Serial.print(timeInfo.tm_mon);
  Serial.print(" ");
  Serial.print(timeInfo.tm_mday);
  Serial.print(" ");
  Serial.print(timeInfo.tm_hour);
  Serial.print(" ");
  Serial.print(timeInfo.tm_min);
  Serial.print(" ");
  Serial.print(timeInfo.tm_sec);

 // 一定時刻(8時/12時/16時/20時/23時)のみ水やり動作実施
  if (timeInfo.tm_hour == 8 || timeInfo.tm_hour == 12  || timeInfo.tm_hour == 16 || timeInfo.tm_hour == 20 || timeInfo.tm_hour == 23 ){
 (中略)
 }
}
②M5stack ADC端子からanalogReadが出来ない

土壌センサの値がうまく読めず0値状態。信号の電圧値は3.3V近いのに何故!?
M5stack側の設定を疑いにかかった結果、ピン依存がある事は見えてきたが、原因解明まで至らず。。。

Pin25→〇(Speaker共用)
Pin26→〇
Pin35→×(0値)
Pin36→×(0値)

一旦時間がないのでPin26を使って回避しておくが、謎すぎる。。。
公式としてはPin35&36がADC推奨端子の様に見えるのだが、回路図を見ても、GPIO35/36共にESP32に直結してるだけだし…謎だ。

M5stack側の単品不良の可能性も踏まえて、後日追い込んでみよう。

③水回り周辺の電子機器開発トラブル

実は、初めての体験だった。やはり水と電気は相性が悪い。
事件は、納品前日の深夜3時。水を入れない状態で、一通りのモジュール結合動作を確認完了。
「さて、最後にポンプで水を吸い上げる事を確認したら寝よう」
と考えて、ベランダで最終確認をしようとしたのだが、その際に誤って、、、バケツの水をはねさせてしまい、モジュールに水がばさっとかかってもた!
突然M5stackが真っ白くざざっとノイズが乗って、その後沈黙。
これにより、M5stack本体と、DHT12モジュール/YL-69モジュールがやられたっぽい。

正直、納品前日(旅行出発前々日)の深夜3時にやらかしたので、、、もう絶望しかなかった。
幸い、M5stackは手元に予備があったので助かったが、、、DHT12モジュールは現品のみだったので、
温度/湿度/土壌乾燥度を通知する仕様はあきらざるを得なかった。

自分の不注意ではあるのだが、、、、今後は気をつける




最後に

今は、旅行先からの投稿になるのだが、無事に
朝顔の水やりが完了しました」
通知を受信しており、安定動作している様で、とても安心している。

f:id:motokiinfinity8:20180816080605j:plain

娘も「朝顔さん、枯れてなさそうでよかった」と嬉しそうにしていて、まさに『家族のためのモノづくり』が出来てる実感を持てて、嬉しい限り!


せっかく作った水やりロボットだが、この旅行を最後に使う事がなくなるのは大変もったいないので、
いっその事、『ロボットを使うために植物を育てる』事をやってやろうか!?


(これを、目的と手段の逆転、という)


本ロボットをバージョンアップさせるならば、
 ・土壌乾燥度を見ながら、
乾いてきたら自動で水を実施する
 ・M5stack→ESP32モジュール変更&
省電力機能をまじめに実装する

辺りを頑張ってみたいので、もし新たな植物を育てるネタができたら、かな。

M5stack(ESP32)でお風呂沸かしボタン押しロボットを作ってみた

はじめに(動機)

前記事に掲載したM5stackを使って、キッチンの手前に置く「お風呂沸かしボタン」押しロボットを作るためだった。

以前に、Amazon echo+Node-REDで家電をコントロールする仕組みをラピットプロト的に作った。

ogimotokin.hatenablog.com

これにより、赤外線で操作できる家電(照明/エアコン/扇風機/テレビ/レコーダ)はAmazon echoの制御管理下に入り、
実際に役に立っている(妻や子供たちからの評判も上々!)
「せっかくなら家じゅうの家電を制御してやろう」と欲望は尽きず。

ここで問題になってくるのは、「赤外線で制御できない操作機器」その中で、我が家で良く使うのは「お風呂沸かしボタン」だった。我が家では、お風呂の水の入れ替えは2,3日に1回、しかもお風呂に入るタイミングは家族バラバラなので、冷めた湯舟を沸かす機会は平均1回/日はある。ちなみに、遠隔制御が必要そうなのは「おいだき」ボタン。「おゆはり」の場合、必ずお風呂を洗いに風呂場に移動するので、実際に遠隔でボタンを押すケースがない。一方で、「おいだき」の場合、既に風呂桶には水が入っているケースがほとんどなので、遠隔操作の重要性が増してくる。(例えば、オンラインゲームに夢中になって物理的にも手が離せない状況だけど、ゲーム終了後にお風呂に入りたいなぁと思っている場合など)

なお、ボタン押し装置の既製品を使うのが一番早いとは思う。例えば、ボタン押しIoT機器として有名な「MicroBot Push」など。
microbot.is
しかし、我が家のお風呂ボタンはとても強敵で、おそらく既製品では安定してボタンを押せないと予想される。

理由1 : ボタンがとにかく固い!!
理由2:ボタン押し装置を固定する場所がない。両面テープによる壁固定は、壁紙をはがすリスクがありNG

難度の高そうな割に、たった2日に1回/10歩程度の手間を短縮するためだけの装置。
発案当初は正直そんなにモチベーションが上がらず、構想のみで2か月が過ぎていた。そんな時に出会ったのがM5stackだった。

M5stackを使ったロボット事例を見てるうちに
「これがキッチン近くにあったら可愛いな」
→「ん?こいつが、お風呂ボタンを押すと、、、なんだかシュールで面白い光景かも!?」
と思いたつと、急遽モチベーションが上がり、急ぎ作り上げてしまった。

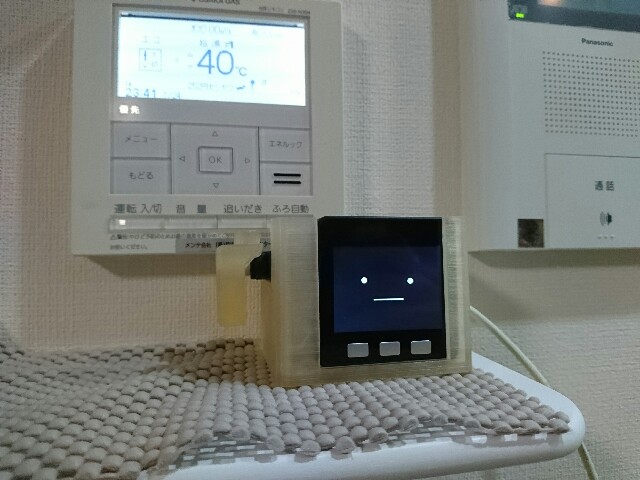

完成写真
f:id:motokiinfinity8:20180726011918j:plain




完成動画


ね、狙い通り、シュールな光景でしょ(笑)

ハードウェア検討

サーボモータ検討

まずお試しで、低価格のSG90 (トルク 1.8kgf・cm)で試してみたが、残念ながらサーボモータがパワー負けしてる…
そこで、もう少しトルクが強い(かつ低価格でコンパクト)サーボモータを探してみた。
すると、スイッチサイエンスさんで以下のサーボモータを発見。
www.switch-science.com

トルク 3 kg·cmで小型で良い感じ!という事で、さっそく購入!
簡易実験をしたところ、サーボモータをきっちり固定して、簡易アームさえつければ押せそうな感触!

外形設計

サーボモータ+制御マイコンを購入したら完了ではない。むしろ、ここからがスタート!
どうやって、ボタンの下にサーボマイコンを固定するか、だ。

[案1]: サーボモータを壁に貼り付ける
f:id:motokiinfinity8:20180728015116j:plain
→ 押すとすぐ落ちる。見た目も美しくない
そこで、サーボモータを固定するための棚をコーナンで購入してきて設置。石膏ボードの壁に対して耐荷重3kgの棚、まぁ耐えられるでしょう

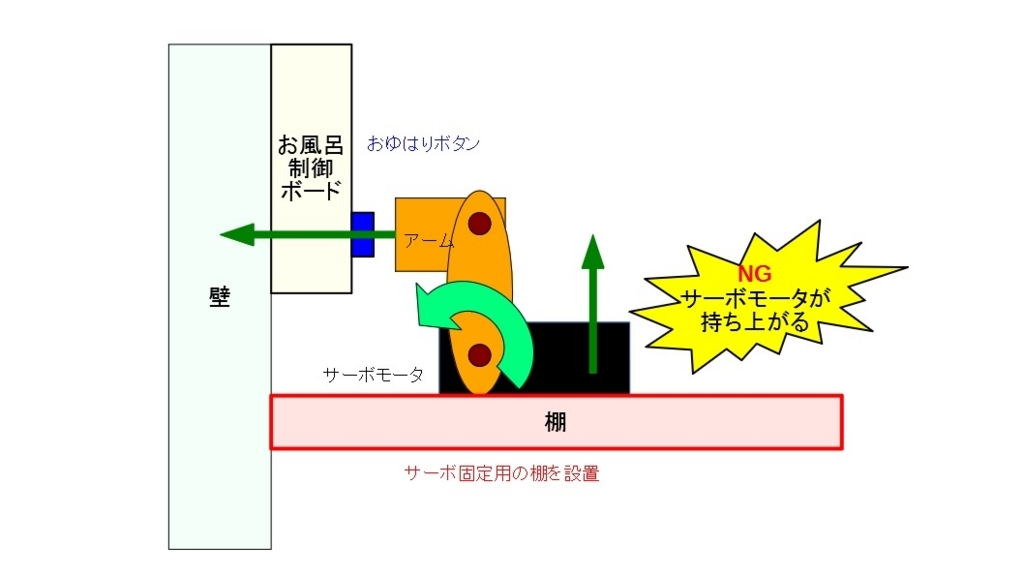

[案2] : 棚の上にサーボモータを置いて固定
f:id:motokiinfinity8:20180728015117j:plain
サーボモータがボタン押し回転方向の反力に耐えられず上に持ち上がる……
という事は、サーボモータを抑える冶具が必要!という事、で3Dプリンタで作る想定で追加。

[案3] : サーボモータの上に抑え込み冶具を追加
f:id:motokiinfinity8:20180728015119j:plain
→しかし、垂直方向の持ち上がりは回避できたが、水平方向の力の不均衡で前に押し出される。むむm…

[案4] : 台座の下に滑り止めシートを追加

ようやく安定して押せそうな構想は出来上がった。ふぅ~
f:id:motokiinfinity8:20180728015121j:plain
続いて、固定冶具を検討。

3Dプリンタでの筐体設計

サーボにつけるアーム部。タミヤのユニバーサルアームセットで作ろうとしたが、「見た目がダサいね」と妻に一蹴。
ここで、発想の転換。「機構じゃなくて、M5stackを活かしてロボットっぽくした方が楽しいんじゃないかな」

ならばいっその事、3Dプリンタで外装加工をしてやろうではないか、という事で以下の3種類の冶具を3Dプリンタで作成

①アーム部
②M5stack本体格納部
サーボモータ保持部

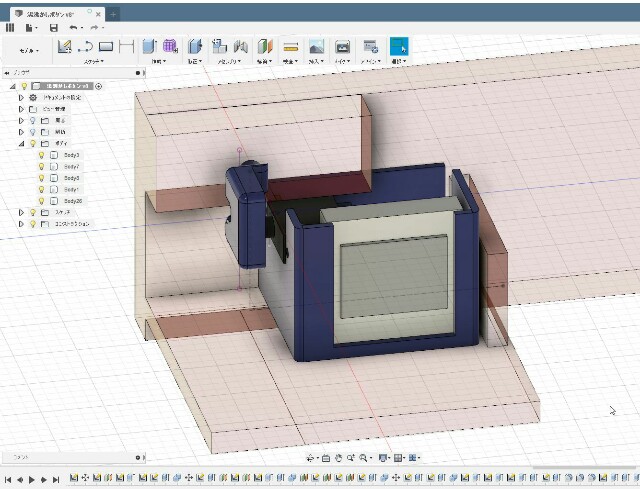

Fusion360で作成して出来たCAD図面は以下。結構ロボットぽくてイイね!



f:id:motokiinfinity8:20180728020521j:plain





ソフト設計

前回の記事のソフトをベースに、Wifiからの制御機能を追加しただけなので、それほど難しくはない


ただし、ラズパイのNode-REDからhttp通信で特定の情報を送るため、ロボット側のIPアドレスは固定にする必要があった。

調べたところ、Arduino環境でのESP32の固定IPの仕方は以下。

#include <WiFi.h>
IPAddress ip(192, 168, 0, 50); //固定IP 192.168.0.50
IPAddress gateway(192,168, 0, 0);
IPAddress subnet(255, 255, 255, 0);
IPAddress DNS(192, 168, 0, 0);

void setup(){
  // WiFi設定
  // We start by connecting to a WiFi network
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.config(ip,gateway,subnet,DNS);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

void loop(){
  // Check if a client has connected
  WiFiClient client = server.available();
  if (!client) {
    return;
  }

  // Wait until the client sends some data
  Serial.println("new client");
  while(!client.available()){
  delay(1);
  }

  // Read the first line of the request
  String req = client.readStringUntil('\r');
  Serial.println(req);
  client.flush();

  if (req.indexOf("/oyuhari_on") != -1){
       Serial.println("call http");
       avatar.stop();
       push_function();
       avatar.start();
  }
}

ただ、押すだけやったらM5stackをつけた意味がない。せっかくなので、押した瞬間に何かアクションを仕掛けようと思い、効果音サイトを探してみる。

効果音|音素材の01SoundEarth

辺りを探していたら、たまたまドラクエの魔法風の音源を発見! すかさず妻が一言「ギラでお風呂が沸いたらいいのにね」。

という訳で、あっさり効果音が決まりました(笑) ゲーム好きな妻でよかった~

まとめ

M5stack+3Dプリンタを使って、我が家固有の「お風呂制御ボタン」に最適な外装配置に仕上げる事で、強敵だった固いボタン押しを遠隔制御する方ができた。

しかし、せっかく作ったこのロボット、一日一回使う用途だけではもったいない。せっかくキッチン横という、LDK内でもリッチな場所に配置されているので、是非とも他の用途にも使えるロボットに進化させていきたいと思う。

うーん、他に何に使えるだろうか。悩むぜー

M5Stack(ESP32)を使い始めてみた

はじめに

 ちまたでブームになっている Arduino対応無線マイコンESP32が搭載されたモジュールキット”m5stack"!  2か月ほど前に衝動買いしていたものの、別件を優先してすっかり積みマイコン化していましたが、ようやく開封!

f:id:motokiinfinity8:20180722175725j:plain


M5Stackとは

 M5StackはEspressif社のArduino対応無線(Wifi/BL)マイコンESP32をベースに、ディスプレイ、スピーカ、バッテリー、SDカードスロット、ボタン、USBやGroveのコネクタを5cm四方の基板に搭載した統合開発モジュール。なので、ESP32マイコンを組み込む前のSDKボードとして、またM5stack単体としても工作品に導入できる。見た目もコンパクトで、液晶に顔を表現するだけでかわいくなる!
やはり、見た目は大事だ。

esp32マイコンは、Arduino UNOに比べて、
 ・マイコン周波数 → 30倍 (ESP32: 80MHz240MHz@2コア / Uno:16MHz)
 ・RAM容量 → 260倍(ESP32:520kB / Uno:2kB)
 ・ROM容量 → 128倍 (ESP32:4MB / Uno:32kB)
それでして、価格は esp32 の方が安いのだから、もう純正Arduinoマイコン系は出番がなくなるのではなかろうか。

個人的な使い道

ちょっと考えただけでも、いろんな工作品に即時導入できそう
 ① 小型ロボットのメインマイコンに出来る(液晶画面/スピーカがあるのは素敵)
   rosserialでHost PCからもROS制御できるので子ロボット向き
 ② リハビリ靴 ver.4のスピーカ部として使えそう
   (ver.3の課題になったディスプレイ課題がこれで解決する!)
 ③ 玄関お出迎えロボやボタン押しロボットにも使える
  (もともとESP32で簡易ロボを作ろうとしてたが、
   ディスプレイがある方が愛着がわきそう)
 ④ 業務でMEMSセンサーの性能実験をする際の簡易モニターに使える
  (シリアル値確認のためにPCを持ち運ばなくて良い!)
  ⑤ 子供のおもちゃ魔改造用!!

そんな事を視野に入れながら、今回のM5Stack 立ち上げで簡単にディスプレイ表示&スピーカ再生をしてみた。

うーん、いい感じ♪
これを自家製ピタゴラ装置の一つにしてしまったりも出来そう!(息子がピタゴラスイッチ大好きなので間違いなく喜ぶ!)
という訳で、さっそく模索開始!


環境構築

環境構築はそんなに難しくない。esp32環境が入っている前提であれば、M5stackのGitHubからダウンロードしてlibraryに加えてやればよい。
github.com


なお、esp32のArduino開発環境を入れるならば、こちらを参考するとよさそう
www.mgo-tec.com

M5stack(esp32)でサーボモータを動かしてみる

ここからは、M5stackで各モジュールを動かした際の注意事項を備忘録として記載しておく。意外と手間取ってしまった。

サーボーモータはArudinoでよく使われている"Servo.h"を使おうとしたが、結果としてはNGであった。

#include <Servo.h>
Servo myservo;

void setup() {
  myservo.attach( 1 );
}

void loop() {
  myservo.write(45);
  delay(5000);
}


で動かそうとしたら、、、

『警告:ライブラリServoはアーキテクチャ(avr, sam, samd, nrf52, stm32f4)に対応したものであり、アーキテクチャ(esp32)で動作するこのボードとは互換性がないかもしれません。 #error "This library only supports boards with an AVR, SAM, SAMD, NRF52 or STM32F4 processor."』

ですって。
ありゃま? ESP8266では使えてたのに。。。

どうやら調べてみたところ、ESP8266まではServo.h が使える ESP8266 等と Servo.h が使えない ESP32 だそうです。ソラシラナンダ

そこで、下記サイトを参考に、LEDを使用するledcWrite関数でPWM信号を使用するのがよさそうです。c( )関数でパラメータを設定し、ledcAttachPin( )関数で使用するピンを指定し、ledcWrite( )関数でPWM値を算出する。
ESP32: RCサーボの制御 | マイクロファン ラボ

ただし、使用CHには注意。M5stackの場合、CH0はスピーカ用、CH7はディスプレイのバックライト用で使っているので、それ以外を選ぶ必要がある。
間違って、CH0を使ってサーボを動かそうとしたら、スピーカノイズが発生してしまった。。

という訳で、CH3を使えばよさそう。このあたり、きちんとM5stackのハード構成を抑える必要がありそうだ。

#define LEDC_CHANNEL_3 3    //LEDCのチャンネル指定
#define LEDC_TIMER_BIT 16   //LEDCのPWMタイマーの精度設定
#define LEDC_SERVO_FREQ 50   //サーボ信号の1サイクル 50Hz:20ms
#define SERVO_PIN 2       //ServoPWMピン

int servo_pwm_count(int v)
{
  float vv = (v + 90) / 180.0 ;
  return (int)(65536 * (SERVO_MIN_WIDTH_MS + vv * (SERVO_MAX_WIDTH_MS -SERVO_MIN_WIDTH_MS)) / 20.0) ;
}

setup(){
   // servoモーター設定
  ledcSetup(LEDC_CHANNEL_3, LEDC_SERVO_FREQ, LEDC_TIMER_BIT) ; // 16ビット精度で制御
  ledcAttachPin(SERVO_PIN, LEDC_CHANNEL_3) ; // CH3をRC SERVOに
}

loop(){
    ledcWrite(LEDC_CHANNEL_3, servo_pwm_count(60)) ;
}


M5stack(esp32)でディスプレイに表示を出してみる

ディスプレイドライバはILITEK 社の TFT LCD 用 ドライバー ILI9341 との事。詳細はこちらのサイトが詳しそう。
www.mgo-tec.com

どうやら SPI接続+バックライト制御の模様。M5stackの描画ライブラリは、ESP32のSPIレジスタに直接アクセスしてHW転送を使っている様で高速転送が期待できる模様。

SDカード上のJPEGデータを表示

一番楽な使い方。

  M5.Lcd.clear();
  M5.Lcd.drawJpgFile(SD, "/dora.jpg");

これだけでSDカードのルート直下にある"dora.jpg"が表示されるので簡単。
これは画面左上を原点とした場合の描画。任意の位置に描画させるためには以下の引数を設定すればよさそうな模様(まだ未実証)

M5.Lcd.drawJpgFile(fs::FS &fs, const char *path, uint16_t x, uint16_t y, uint16_t maxWidth, uint16_t maxHeight, uint16_t offX, uint16_t offY, jpeg_div_t scale);


公開されている顔アバターを使う

ロボットの顔としてディスプレイを使うため、顔の表示は必要!できれば、瞬きとかちょっとしたアクションの変化は付けたいなぁ。と探していたら、既にライブラリを作成されている方を発見!

github.com

サンプルコードを使わせてもらったが、とても使いやすく可愛い♪ 呼吸などのアクション動作をMainソフトから意識させないライブラリの作り方がとてもありがたい。一旦、ありがたく使わせていただきつつ、将来的には家族好みのキャラに作り替えていきたいなぁ、と。
是非とも、ドラえもん風のキャラクタ顔をここに表示させたい!

M5stack(esp32)でスピーカから音を鳴らしたい

ここが少しばかり苦労した。まず、M5stackとしてのwav/mp3ファイル再生のライブラリはなさそうで、ESP32で動作実績のあるライブラリを持ってくる必要がありそうだ。
ESP8266Audio / ESP8266_Spiramライブラリを使うのが推奨の様だ。M5stackのサンプルプログラムにも本ライブラリのヘッダ記載があった。

https://github.com/earlephilhower/ESP8266Audio
https://github.com/Gianbacchio/ESP8266_Spiram

一旦、
M5 Speaker and WAV files · Issue #40 · m5stack/M5Stack · GitHub
を参考に、ボタンを押す度にwavファイルが再生するコードを作成。

しかし、うまくいなかい。
課題1 : 1回目の再生終了後にノイズが発生して2回目に移行せず。
 ⇒ 試行錯誤の結果、都度 file = new AudioFileSourceSD関数を作り直したらうまくいった。ファイルポインタの位置を戻さないといけないのか?

課題2: WAV再生の場合、一度再生した後に無音ノイズが残る(MP3再生なら問題なし)
 ⇒ ライブラリのソースを見たところ、ライブラリ側の間違い発見!
AudioGeneratorWAV.cpp内のstop関数で停止処理がされておらず

bool AudioGeneratorWAV::stop()
{
  if (!running) return true;
  running = false;
  free(buff);
  buff = NULL;
  output->stop();  ★ここを追加
  return file->close();
}


なるほど、Output-> stop()が抜けていたから、無音再生しっぱなしだったのね。
という訳で、ローカルでライブラリ修正する事で無事に音源ファイルの連続再生ができた! (後ほどGithubに書いておこう)

という訳で、無事に音楽再生もクリア。参考コードは以下の形となった


AudioGeneratorWAV *wav;
AudioGeneratorMP3 *mp3;
AudioFileSourceSD *file_w,file_m;
AudioOutputI2S *out_w, out_m;
AudioFileSourceID3 *id3;

void setup() {
  M5.begin();

  //MP3の場合
  file_m = new AudioFileSourceSD("/sample.mp3");
  id3 = new AudioFileSourceID3(file_m);
  out_m = new AudioOutputI2S(0,1);
  out_m->SetOutputModeMono(true);
  out_m->SetGain(0.3);
  mp3 = new AudioGeneratorMP3();

  //WAVの場合
  file_w = new AudioFileSourceSD("/sample.wav");
  out_w = new AudioOutputI2S(0,1);
  out_w->SetOutputModeMono(true);
  out_w->SetGain(0.3);
  wav = new AudioGeneratorWAV();
}

void loop(){
  M5.update();
  if(M5.BtnC.wasPressed()){
    //MP3の場合
    file = new AudioFileSourceSD("/sample.mp3");
    id3 = new AudioFileSourceID3(file_m);
    out_m = new AudioOutputI2S(0,1);
    out_m->SetOutputModeMono(true);
    out_m->SetGain(0.3);
    mp3 = new AudioGeneratorMP3();

    mp3->begin(id3, out_m);
    while(mp3->isRunning()){
     if (!mp3->loop()) mp3->stop();
    }

    //WAVの場合
    file_w = new AudioFileSourceSD("/sample.wav");
    out_w = new AudioOutputI2S(0,1);
    out_w->SetOutputModeMono(true);
    out_w->SetGain(0.3);
    wav = new AudioGeneratorWAV();

    wav->begin(file_w, out_w);
    while(wav->isRunning()){
     if (!wav->loop()) wav->stop();
    }
  }

}

最後に

M5stackを扱った事のある電子工作技術者から見たら初歩的な内容だったかもしれないが、自分への備忘録もかねて記載してみた。いろんなマイコン/プロセッサ/PCを並行して触っていると細かい部分はすぐに忘れてしまうからなぁ。。「一週間前の自分は他人である」ってヤツですね(笑)

今回で M5stackの良さはかなり実感できたので、実際に我が家の工作物に導入していきたいと思う!

【自作リハビリ器具/電子工作】歩くと効果音の鳴るメロディ靴 Ver.3 を作ってみた

はじめに

以前に息子のリハビリのモチベーション向上&歩こうとする意欲を上げるために、『靴に体重を乗せると効果音の鳴るメロディ靴』を作ってみた。

ogimotokin.hatenablog.com

このコンセプト自体はよかった様で、最初は息子も「なんだなんだー?」と興味を持ってくれていたのですが、残念ながら長続きせず。
原因を分析したところ、
 ・靴とスピーカーボックスが有線ケーブルでつながっていて、足をケーブルに絡めてしまったりで運用に難色あり
 ・音だけだと息子の興味が長続きせず。。。

そんな中、先月に娘が「Nintendo LABOで弟が歩く練習が出来る靴を作ろう!」という事で、Nintendo LABOで『靴に体重を乗せると効果音の鳴るメロディ靴 Ver.2』を父娘合作で発明してみた。

これの反応はなかなか良好でした。良好だったポイントとしては
 ・足をフリフリすると靴も振動する(バイブレーション)
 ・足のフリフリに応じて、タブレット画面も光る&音が鳴る(音は娘チョイス)
でした。振動もさる事ながら、タブレットに大きく光が音と同時に見えるのがうけたみたい!

じゃあ、これを実際に運用していこうとしていたが、これも長続きせず。。。。

原因はというと、
妻&娘が毎日Nintendo Switchで別ゲームを遊び続けるので、リモコンが確保できない事!!!(笑)

まぁ、これだけが要因ではないのですが、せっかくなら専用で新たにメロディ靴を起こそうと思った訳です。

要求仕様

①靴部とスピーカ部はケーブルレス
 (可能ならスピーカも靴に入れたいが、まだそこまで至れず)
②スピーカ部はVer.1のものをできる限り流用する事
 (スピーカをもう一回作るのは面倒くさいので)
③靴に体重をかけた際に、靴を光らせる&振動させる
 (足を動かす事への興味を引き付ける目的)
④靴を光らせる際の体重量(閾値)は簡単に変更できる様にする
 (息子の成長に柔軟に対応できる様に)
⑤足が当たる事が懸念されるので靴部分のモジュールは壊れにくく作る
 (ちゃんとした外装をつける)

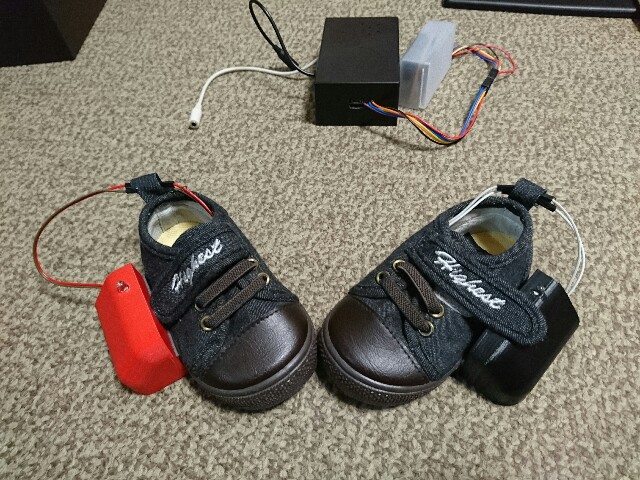

そんな完成品は以下。なお、靴部のモジュールは3Dプリンタで外装設計した筐体に収めてみた。
f:id:motokiinfinity8:20180715020713j:plain

TWELITE DIP導入

そもそもどうやってケーブルレスを実現するか、という事で、無線モジュールを検討開始。

WifiはAPが必要になるから宅外に持っていくとソフト書換えが発生して面倒やなぁ、
Bluetoothは親1対子2みたいな通信が簡単に構築できるか不安だなぁ、
と悩んでいた時、たまたま見つけたTWELITE DIPに注目!

TWELITEはモノワイヤレス株式会社のZigbee(2.4GH)無線モジュール。
消費電力が低い、簡単にネットワークが構築できる事、モジュールがコンパクトである事が特徴だ。

個人的に一番気に入ったのは、子機の入出力信号(デジタル/アナログ)が親機の入出力信号にミラーリングされる点。
つまり、無線接続であるのにあたかも有線でつなげている様な感覚で使える!

超簡単!標準アプリ(App_Twelite) - MONO-WIRELESS.COM

子機へのデジタル入力(4本)→親機からのデジタル出力(4本)
子機へのアナログ入力(4本)→親機からのデジタルPWM出力(4本)
親機へのデジタル入力(4本)→子機からのデジタル出力(4本)
親機へのアナログ入力(4本)→子機からのデジタルPWM出力(4本)

要求仕様で上げていた「スピーカー部はVer1(有線)と共用できる事」も実現できそう!
うまくやればソフト開発なしで出来る気がしてきた!!
という事で TWELITEを導入してみる事に。

全体ハードシステム

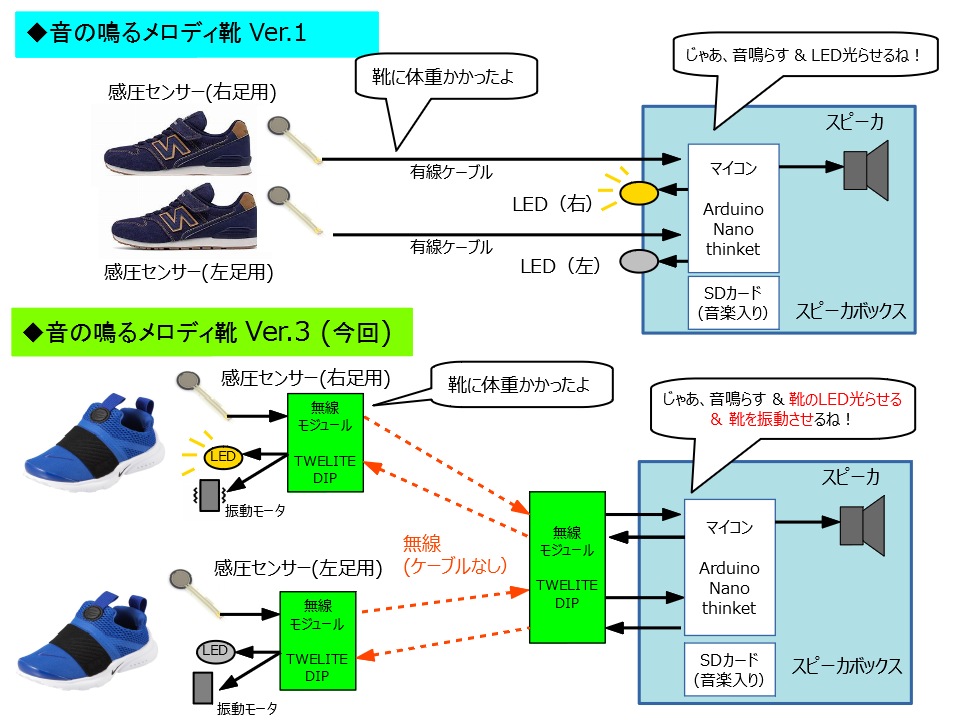

Ver1(有線版)と 今回のVer.3(TWELITE無線版)のシステム比較が以下の図。

f:id:motokiinfinity8:20180715010926j:plain

Ver.1では、靴からの感圧センサー値を見て、ある閾値以上の値になればスピーカ出音& LED制御という仕組みが入っていたので、その制御仕様をそのまま使えそうな事が確認できた。LED+振動モータをスピーカ部から制御せず、靴部内で完結させる案も考えたが将来的な仕様拡張性を優先して、スピーカ部で制御を集約する仕様とした。
(例えば、左足に体重をかけた後、右足に体重をかけた後でないと、左足のLED+振動モーターがONにならない様な仕様に変更する場合、左右両方の状態が分かるスピーカ部で制御する様がやりやすいから)

TWELITE設定

「超簡単!標準アプリ(App_Twelite)」モードを使うので、特に購入時からソフトの書き換えの必要はなし。ただし、1対2通信を行うため、設定値のみ変更を行った。
変更方法は下記参照
設定変更(インタラクティブ)モード - MONO-WIRELESS.COM

・a: set Application ID を変更 (なんでもよいが、全モジュールで統一させる)
・z: PWM周波数 を10KHzに変更 (LPF回路でリップル成分を減らすため)

回路設計(子機側)

コンパクトにしたいため、電源としてはボタン電池を採用。振動モーター等を動かすので電流容量は必要と思ったので、CR3023を使用。1個当たり3Vだが、TWELITE DIPは3.3V駆動でやや不安が残るため、「CR3023×2 (6V) → LDOで3.3V電圧駆動」とした。LEDは10mA程度でも十分光量が確保できそうなため、端子に直接(抵抗経由で)接続した。ただし、振動モーターは同程度の電流をひっぱる懸念があったため端子は別に分けた。

回路設計(親機側)

親機側はスピーカ部と有線接続する形とした。スピーカ部のマイコン端子電圧は5V、TWELITE DIP端子電圧は3.3Vなので、両者の接続のためレベルシフタICを間に挟んだ。注意すべきは、子機から来る感圧センサー値。子機側ではアナログ値で取得して、親機ではPWM値で来るため、5Vへのレベルシフト後にRCフィルタでLPFを形成してアナログ電圧にしてやる必要がある。
フィルタ計算に使ったサイトは以下。

CRローパス・フィルタ計算ツール

手元にある部品で極力カットオフ周波数を落とせる組み合わせが、C=1uF/R=510Ω であった。これでカットオフ周波数は約312Hz。1kHzのPWMに対してはかなり原信号成分が残ってしまうため、PWM周波数をdefaultから一桁分変更する事にした。まぁ、趣味なのでこの程度で良いだろう。

出来上がった回路は以下。
f:id:motokiinfinity8:20180715014607j:plain


なお、ブレッドボード図は、Fritzingで作成している。
Fritzing Download

外装設計

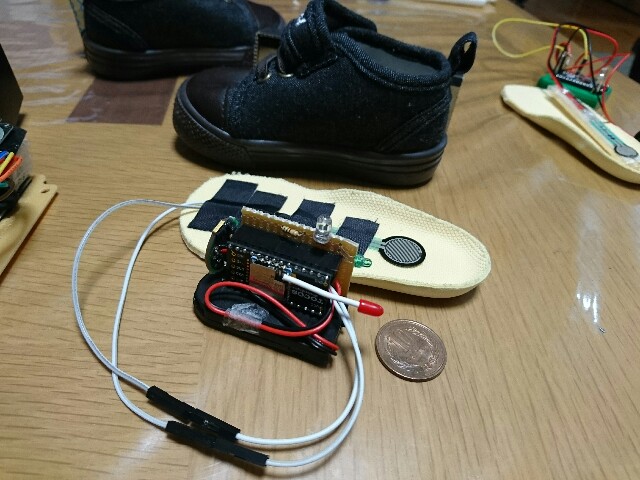

コンパクトに設計すべき子機側をくみ上げてみた。ユニバーサル基板にうまく積層できたのではなかろうか。


f:id:motokiinfinity8:20180715021012j:plain



ここまで来たら、筐体も付けたくなる!
ちょうど良い勉強の機会なので、自力で3D-CADで筐体設計もしてみた。

使用するソフトは fusion360
参考書を読みながら、試行錯誤しながら作ってみた。

3D-CADでの出来上がりはこんな感じ。サイズ感が分からないので、ユニバーサル基板や電池パックも書いてみた。
このおかげでかなり仕上がりのイメージがつかめた!やはり、視覚化するってとても大事。

f:id:motokiinfinity8:20180715014909j:plain

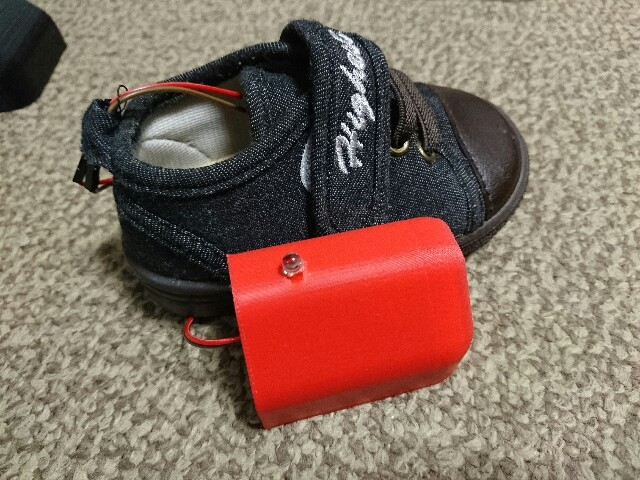

そして、3Dプリンタを所有する友人にお願いして作ってもらったのが以下。

f:id:motokiinfinity8:20180715020820j:plain


完成動画

マリオのコイン音の場合


息子の好きなピタゴラスイッチ音の場合

やはり、好きな音楽になると食いつきが違う!母の手を引っ張ってきて、「押してー!」とアピールしている様子が見える。
この様に、その時の好みに応じて柔軟に対応できるのが、このメロディ靴の良いところ。

LEDと振動モータをつけたのも良い傾向ですが、LEDを靴につけた分、下向きの姿勢になってしまうのが残念だった。
やはりLEDは体の正面にする必要がありそうですね。失敗したなぁ(>_<)
こりゃあ、さらに改良版が必要そうだ。

先は長いなぁ~ 頑張ろう!

OpenPoseを使って姿勢検出を試してみた

はじめに

ワークマシンでGPU環境を構築したので、早速いろいろと試してみたくなる。

子供らの遊び相手や息子のリハビリ支援に応用できそうなロボットを作る上で、子供らの姿勢状態を把握する仕組みは欲しいなぁ、と前から思っていたので、今回は姿勢推定(Human pose stimation)として有名どころであるOpenPoseを動かしてみた。

OpenPoseは、カーネギーメロン大学のZhe CaoらによってCVPR2017で発表された「Realtime Multi-Person 2D Pose Estimation using Part Affinity Fields」の有名な実装ライブラリで、人の関節位置合計18点を求めることができるとの事。

news.mynavi.jp

サンプルコード環境があるので、早速動かして動作確認してみた。

環境インストール

・CPU : Intel Core i7-8750H
・メモリ : 16GB
GPU : GTX1060
・OS : Ubuntu16.04 LTS

基本的には、CMU-Perceptual-Computing-Labのインストールマニュアルを参照すれば良い。
https://github.com/CMU-Perceptual-Computing-Lab/openpose/blob/master/doc/installation.md

ただし、先に言っておくと、、、私の場合、Cuda/cudnnバージョン関連で苦労して、なかなかうまくいなかった。

まずは関連パッケージのインストール

sudo apt-get install cmake-qt-gui
sudo apt-get install libviennacl-dev

その後、Git Clone

git clone https://github.com/CMU-Perceptual-Computing-Lab/openpose

その後、cmake-guiGUI起動する。
・[Where is the source code] → git cloneしてきたディレクトリのパス、[..../openpose/]を指定
・[Where to build the binaries] → [..../openpose/build]を指定
[Configure]ボタンを押して、[Unix Makefile]を選択して、[finish]。
最後に[Generate]ボタンを押して完了

その後、以下のコマンドでビルドをしかける。

cd build/
make -j`nproc`

動作確認(トラブルあり)

動作確認のため、サンプル動画を使って姿勢検出をしてみた。

./build/examples/openpose/openpose.bin --video examples/media/video.avi

しかし、ここでエラー…

Check failed: status == CUDNN_STATUS_SUCCESS (3 vs. 0) CUDNN_STATUS_BAD_PARAM

むむむ、cudnn関連でエラーがでて、コアダンプしている始末。 ググッて調べていたところ、CUDA/cudnnのバージョンに依存していそうな雰囲気。
なので、バージョンを変更していろいろとトライ。

・CUDA=9.2/ cudnn=7.1  ⇛ NG (同様のエラーメッセージ)
・CUDA=8.0/ cudnn=5.1 ⇛ NG (同様のエラーメッセージ)
・CUDA=8.0/ cudnn=6.0 ⇛ OK!

という事で、無事に姿勢検出できた!
しかし、CUDA/cudnnバージョン依存があるのは厄介だなぁ。。 (CUDA9.0環境でも動いた情報があるので、後日また見てみようと思う)

姿勢検出結果

Webカメラの画像の確認方法は以下のコマンド

./build/examples/openpose/openpose.bin

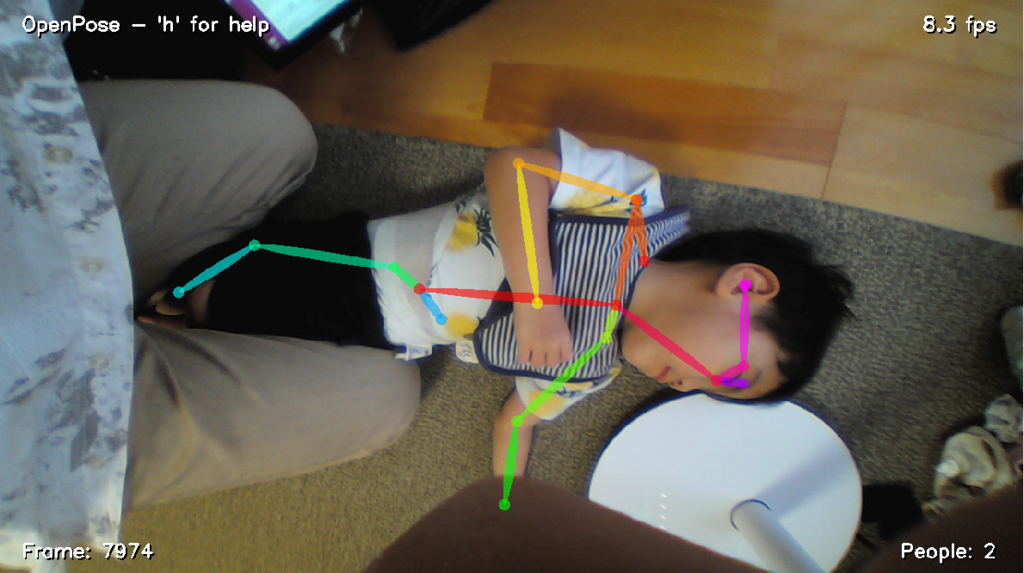

これを使って、子供たちの姿勢検出ができるかを試してみた。
f:id:motokiinfinity8:20180709233943p:plainf:id:motokiinfinity8:20180709233647p:plain
f:id:motokiinfinity8:20180709234319p:plainf:id:motokiinfinity8:20180709234320p:plain

腕を曲げてもらったり、ズリバイしてもらったりしましたが、それなりの精度で予測している事がよくわかる。
(我が家として、ズリバイでも姿勢を検出できている事が好印象)

最高峰のGPU GTX1080 を持ってしても、8fpsとは、、、なかなか重たい処理やなぁ。
最終的には、本処理をロボット内に搭載しようと考えていたので、最低でもJetson TXシリーズで実用レベルの負荷で動いてほしいところ。そこは慎重に処理削減に取り組む必要がありそう。


ただ、このアルゴリズムを応用すれば、Kinectなどの距離検出カメラをつかわず単眼での距離算出もできるみたい。体の構成から算出した個人同定も目指せそう。
息子がプロンボードやリハビリをしている際に、姿勢が崩れているかを判定できるし、それに応じてモニター画面を変えるなど、いろいろとリハビリ支援に活かせる可能性もありそう。

ソースコード中身に踏み込んだサイトは以下
robonchu.hatenablog.com


姿勢情報の使い方やアプリケーションへの応用方法、ROSなどのロボット本体への組み込みを考えて、これからもう少し中身を見ていきたいと思う。

【環境構築】Ubuntu16.04+GTX1080+Cuda9.2+cudnn7.1+ROS Kineticのワークマシン導入

はじめに

本格的にDeep Learningを学んでみようということで、自宅ワークマシンとして UbuntuGPU環境を構築してみた。ロボットの認識や行動計画に応用できればよいなぁ〜
(息子のリハビリ計画や行動把握に応用できれば尚良しだが、そこは使い方をしっかり考えないと…)

[環境]
・CPU : Intel Core i7-7700
・メモリ : 16GB
GPU : GTX1080
・OS : Ubuntu16.04 LTS

以下は導入手順を、備忘録も兼ねて記載していく

Ubuntu16.04導入

ここの手順は省略。
 ・ USBメモリにBootファイルを書き込む
 ・ USBメモリを挿入してUbuntu起動。画面手順にしたがってUbuntu
  (日本語版を選択)
 ・apt-get update → apt-get upgrade で最新に更新

あとは、日本語版Ubuntuディレクトリ名が初期状態では日本語になっているのが個人的には気持ち悪いので、これを英語に変更しておく

$ LANG=C xdg-user-dirs-gtk-update
$ LANG=ja_jp.UTF8

ROS kineticのインストール

ROS Wiki
http://wiki.ros.org/ROSberryPi/Installing%20ROS%20Kinetic%20on%20the%20Raspberry%20Pi
にしたがってインストール

$ sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'
$ sudo apt-key adv --keyserver hkp://ha.pool.sks-keyservers.net:80 --recv-key 421C365BD9FF1F717815A3895523BAEEB01FA116
$ sudo apt-get update
$ sudo apt-get upgrade
$ sudo apt-get install ros-kinetic-desktop-full
$ sudo rosdep init
$ rosdep update
$ echo "source /opt/ros/kinetic/setup.bash" >> ~/.bashrc
$ source ~/.bashrc

完了したらroscoreを起動する事を確認できればOK!

GTX1080ドライバのインストール

リポジトリを登録してドライバをインストールします。GTX1080に限らず NVidia GPUは共通ドライバになっている様だ。現状の最新は 396 (2018-6-4)のため、これをインストールする。

sudo add-apt-repository ppa:graphics-drivers/ppa
sudo apt-get update
sudo apt-get install nvidia-396
sudo apt-get install mesa-common-dev
sudo apt-get install freeglut3-dev

ここで 再起動した後、nvidia-smiコマンドを叩いて、GPU情報が表示されればOK

$ nvidia-smi
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 396.26                 Driver Version: 396.26                    |
|-------------------------------+----------------------+----------------------+
| GPU  Name        Persistence-M| Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap|         Memory-Usage | GPU-Util  Compute M. |
|===============================+======================+======================|
|   0  GeForce GTX 1080    Off  | 00000000:01:00.0  On |                  N/A |
| N/A   40C    P8    11W /  N/A |    261MiB /  8111MiB |      0%      Default |
+-------------------------------+----------------------+----------------------+

+-----------------------------------------------------------------------------+
| Processes:                                                       GPU Memory |
|  GPU       PID   Type   Process name                             Usage      |
|=============================================================================|
|    0      1295      G   /usr/lib/xorg/Xorg                           181MiB |
|    0      1874      G   compiz                                        77MiB |
+-----------------------------------------------------------------------------+


Cuda9.2のインストール

現在の最新版は Cuda9.2なので、これを入れてみる

sudo apt-key adv --fetch-keys http://developer.download.nvidia.com/compute/cuda/repos/ubuntu1604/x86_64/7fa2af80.pub
echo "deb https://developer.download.nvidia.com/compute/cuda/repos/ubuntu1604/x86_64 /" | sudo tee /etc/apt/sources.list.d/cuda.list
sudo apt-get update
sudo apt-get -o Dpkg::Options::="--force-overwrite" install cuda-9-2 cuda-drivers
echo 'export PATH=/usr/local/cuda-9.2/bin${PATH:+:${PATH}}' >> ~/.bashrc
echo 'export LD_LIBRARY_PATH=/usr/local/cuda-9.2/lib64${LD_LIBRARY_PATH:+:${LD_LIBRARY_PATH}}' >> ~/.bashrc
source ~/.bashrc

cudnn7.1のインストール

現在の最新版はcudnn7.1なので、これを入れてみる。

https://developer.nvidia.com/rdp/cudnn-download からcuDNN 7.1 for CUDA 9.2のdebパッケージをダウンロードする。
以下の3つを使用する
・cuDNN v7.1.* Runtime Library for Ubuntu16.04 (Deb)
・cuDNN v7.1.* Developer Library for Ubuntu16.04 (Deb)
・cuDNN v7.1.* Code Samples and User Guide for Ubuntu16.04 (Deb)
ダウンロードしたフォルダで以下のコマンドを実行して、cuDNNをインストールする

sudo dpkg -i libcudnn7_7.1*+cuda9.2_amd64.deb
sudo dpkg -i libcudnn7-dev_7.1*+cuda9.2_amd64.deb
sudo dpkg -i libcudnn7-doc_7.1*+cuda9.2_amd64.deb

GPU動作確認

ここらで一度動作確認してみたいと思う。
/usr/local/cuda/samples/
に移動すると、Cuda動作確認のためのサンプルコードがあるので、これを動かしてみる。

良く見かけるケムリのシミュレーション表示をさせるコードを動かしてみる

cd 5_Simulations/smokeParticles
make
./smokeParticles

この様にケムリがフワフワ動く動画が確認できる

f:id:motokiinfinity8:20180705092433p:plain

ここで先ほどの nvidia-smi コマンドを動かしてGPU使用率が動いていることを確認する

nvidia-smi -l 1

(1秒ごとに表示)
|   0  GeForce GTX 1080    Off  | 00000000:01:00.0  On |                  N/A |
| N/A   49C    P2    44W /  N/A |    440MiB /  8111MiB |     23%      Default |

ちなみに、ノートPC(GEFORCE MX150搭載)にも同様の環境を構築して、ケムリシミュレーション時のGPU負荷を見たところ、常に100%状態だった。如何に GTX1080の処理性能が高いかを実感した。(まだまだ序の口だとは思いますが)

CPU/GPUの負荷&温度確認

これから先の検討の中で、どの程度の負荷状態かを把握しておきたいと思ったところ、簡易なGUI表示ツールである psensor を見つけた。

sudo apt-get install psensor

でインストールして、psensorで起動。
CPU/GPUの負荷%や温度がグラフ化されるので便利!

まとめ

とりあえず、ワークマシンにUbuntu16.04+GTX1080+Cuda9.2+cudnn7.1+ROS Kineticを構築した。OSインストールの機会はまたありそうなので、その時への備忘録として残しておく。

次はワークマシンに対して、DeepLearning環境を構築していきたいと思う。

【ROS】 Turtlebot3 のシミュレーション環境を構築してみた

はじめに

自宅で自作ロボットのNavigation環境を構築しようとしているが、モータ周りの動作が安定せず苦戦中。
市販で購入してきたギア内蔵モータのギア比が低めなのか、ちょっと動かすだけで半周したりとなかなかのじゃじゃ馬っぷり。

このままハードウェアの調整だけで時間を使っていくのが勿体ないので、気分転換に市販ロボットで勉強してみようと思う。

とはいえ、Turtlebot3 を購入するのはボーナス前のこの時期にはきついので、とりあえずシミューレション環境でお勉強。ちょうど手元のノートPCを一新して、Windows10とUbuntu16.04をDual Bootできる様にしたので、この環境に構築してみたいと思う。

手順

こちらのサイトを参考に、立ち上げてみる。
demura.net
emanual.robotis.com

$ git clone https://github.com/ROBOTIS-GIT/turtlebot3_msgs.git
$ git clone https://github.com/ROBOTIS-GIT/turtlebot3.git
$ git clone https://github.com/ROBOTIS-GIT/turtlebot3_simulations.git
$ git clone https://github.com/ROBOTIS-GIT/turtlebot3_gazebo_plugin git

で一通りのTurtlebot3環境をclone。 .bashrcに以下の環境変数を追加。

export TURTLEBOT3_MODEL=burger

そして、catkin_makeをかけてGazebo起動!

$ roslaunch turtlebot3_gazebo  turtlebot3_world.launch

んっ!? なんかエラーが出て起動しない。。。

process[rosout-1]: started with pid [4186]
started core service [/rosout]
process[gazebo-2]: started with pid [4194]
process[gazebo_gui-3]: started with pid [4211]
process[spawn_urdf-4]: started with pid [4220]
[ INFO] [1528459620.691972547]: Finished loading Gazebo ROS API Plugin.
[ INFO] [1528459620.692481908]: waitForService: Service [/gazebo/set_physics_properties] has not been advertised, waiting...
Error [parser.cc:581] Unable to find uri[model://sun]
Error [parser.cc:581] Unable to find uri[model://ground_plane]
[ INFO] [1528459622.261795752, 0.022000000]: waitForService: Service [/gazebo/set_physics_properties] is now available.

どうやらmodelファイルが足りないらしい。いろいろと調べたら下記サイトに対策を発見。

How do you completely uninstall old versions of gazebo? - Gazebo: Q&A Forum

サイト通りに従って、
https://bitbucket.org/osrf/gazebo_modelsからosrf-gazebo_models.zipをダウンロード
②解凍ファイルを~/.gazebo/models に移動 (フォルダがなければ新規作成)
③ .bashrcに以下の記述を追加

export GAZEBO_PLUGIN_PATH=~/catkin_ws/src/turtlebot3_gazebo_plugin/build:${GAZEBO_PLUGIN_PATH}
export GAZEBO_MODEL_PATH=~/catkin_ws/src/turtlebot3_gazebo_plugin/models:~/catkin_ws/.gazebo/models:${GAZEBO_MODEL_PATH}

これで再度launchファイルを動かすと、、、起動した!!

ふぅ、焦った。。。 (環境開発はこれだから大変だ。苦行にならずにすみそう)

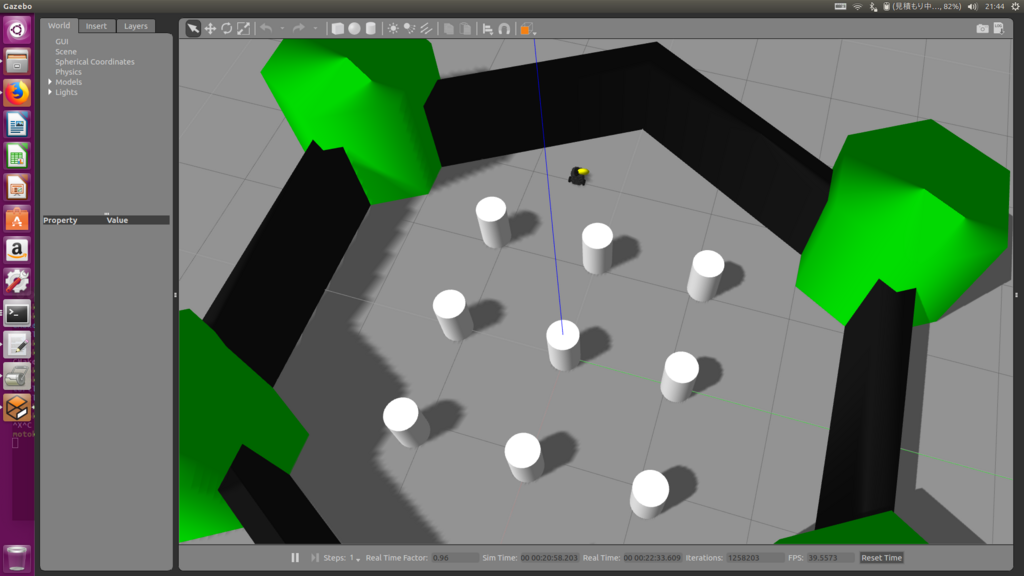

$  roslaunch turtlebot3_teleop turtlebot3_teleop_key.launch

で無事にGazebo上の Turtlebot3 を動かせた!

f:id:motokiinfinity8:20180608214931p:plain

この環境で Rvizが動くかも確認してみた。別ターミナルで以下のコマンドでRviz起動

roslaunch turtlebot3_gazebo turtlebot3_gazebo_rviz.launch

f:id:motokiinfinity8:20180608215904p:plain

よし、Rvizでしっかりと LaserScan値も読めています。良い感じ!
シミュレータがあるって、よいねぇ〜



とりあえず、実機の調整に飽きたら、こちらのSimulation環境でNavigationを動かしていこう。

情報量は少なめですが、備忘録がわりとして今日はここまで
